O ponto de trabalho está lá em cima, mas entre ele e o chão existe uma cobertura, uma linha de produção ou um muro. Nesse cenário, a plataforma articulada é a máquina que resolve. Ela sobe, desvia e alcança o local certo sem que a base precise ficar embaixo do serviço. Na MR2 Plataformas, essa é uma das dúvidas mais comuns na cotação: dá para chegar lá com o obstáculo no caminho?
A resposta quase sempre é sim. No entanto, ela depende de como o braço se move e de onde a máquina vai ficar. Neste guia, você entende como a articulada contorna obstáculos, como ler o alcance horizontal e como planejar o posicionamento antes de o equipamento chegar à obra em São Paulo.
Por Que a Tesoura Não Resolve Todo Trabalho em Altura
A plataforma tesoura sobe na vertical. Ou seja, a cesta fica sempre logo acima da base. Isso funciona muito bem em piso livre, como um galpão vazio ou um teto de loja.
O problema surge quando existe algo entre a máquina e o ponto de serviço. Pode ser um telhado mais baixo na frente da fachada, um maquinário que não pode parar ou uma tubulação no meio do caminho. Nesses casos, a tesoura simplesmente não tem para onde ir. Por isso, a plataforma articulada entra em cena.
Para entender o formato de cada máquina com mais calma, vale ler o artigo sobre as diferenças entre plataformas tesoura, articulada e telescópica.
Como o Braço da Plataforma Articulada Passa por Cima do Obstáculo
O segredo está nas juntas. O braço da plataforma articulada tem seções que dobram em pontos diferentes, mais ou menos como um cotovelo. Assim, o operador sobe a primeira seção, passa da altura do obstáculo e depois avança a cesta para frente ou para baixo.
Esse movimento é conhecido no mercado como "subir e passar por cima". Na prática, ele permite três coisas:
- Trabalhar por cima: a base fica de um lado do obstáculo e a cesta chega ao outro lado.
- Trabalhar de lado: a máquina fica afastada da parede e alcança o ponto na horizontal.
- Trabalhar entre estruturas: o braço desvia de vigas, dutos e treliças até o ponto exato.
Além disso, a torre gira sobre a base. Dessa forma, um único posicionamento atende vários pontos ao redor da máquina, sem precisar mover o equipamento a cada tarefa.
Especificações Técnicas: Cada Plataforma Articulada da MR2

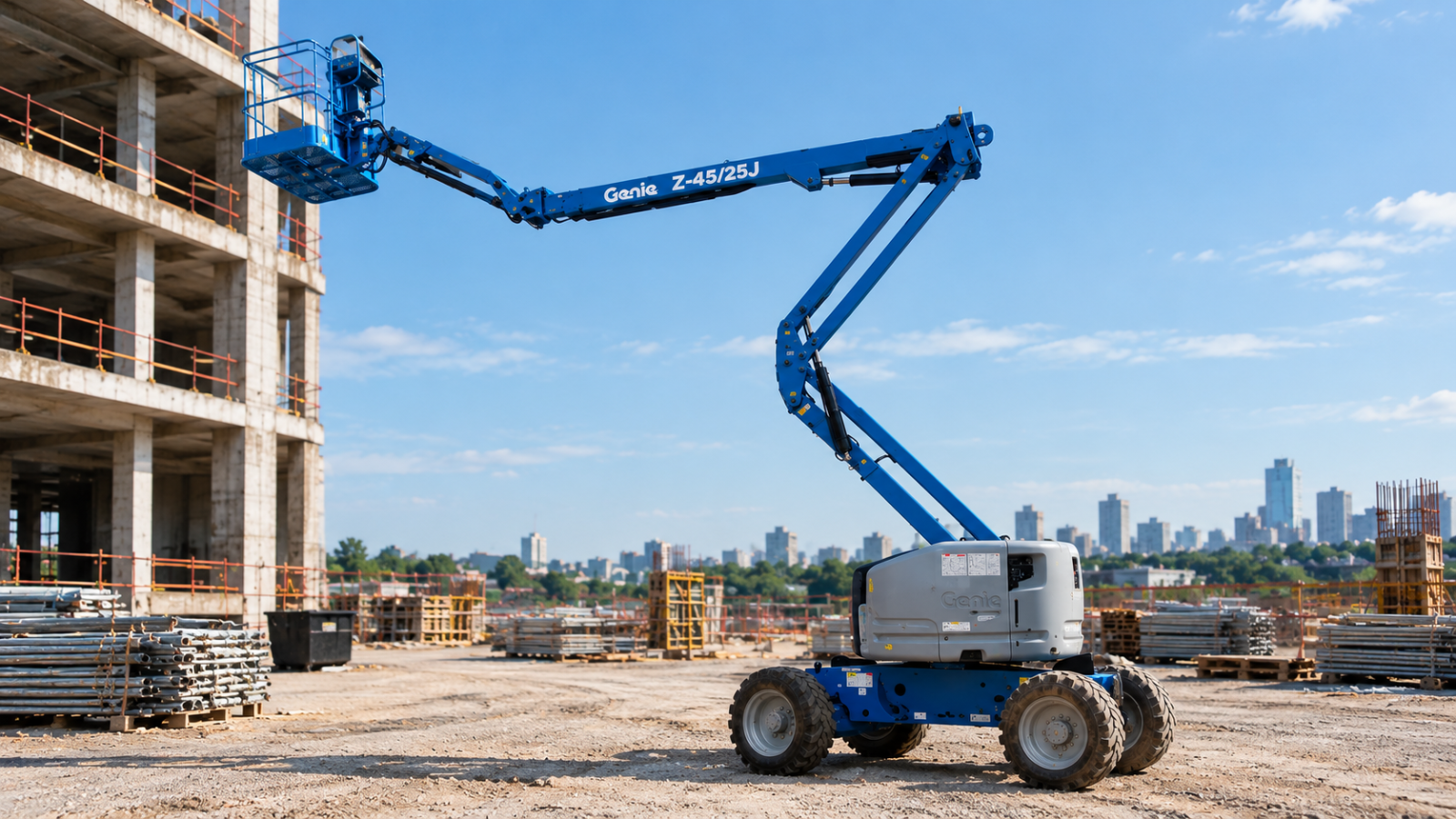

EspecificaçãoGenie Z45/25 J DCJLG E450 AJAltura de Trabalho15,90 m15,52 mAltura da Plataforma13,90 m13,72 mAlcance Horizontal7,62 m7,62 mCapacidade Máxima227 kg227 kgComprimento em Repouso6,60 m6,50 mLargura1,80 m1,75 mAltura Recolhida2,13 m2,00 mEnergia48 V – 360 Ah48 V – 360 AhPeso Total7.300 kg6.532 kgAs duas máquinas entregam o mesmo alcance horizontal de 7,62 m. A Articulada Genie Z45/25 J DC leva vantagem na altura de trabalho. Já a Articulada JLG E450 AJ é um pouco mais leve, mais estreita e mais baixa quando recolhida. Como as duas usam energia de bateria, elas também servem para ambientes internos.
Alcance Horizontal: o Número Que Mais Engana
Muita gente lê 7,62 m de alcance horizontal e imagina esse avanço em qualquer altura. Na verdade, não é assim. O alcance máximo aparece numa faixa intermediária de altura. Quanto mais a cesta sobe, menor fica o avanço para o lado.
Por isso, os fabricantes publicam o diagrama de alcance no manual. Ele mostra, em forma de gráfico, todos os pontos que a cesta consegue atingir. Portanto, a pergunta certa não é "quanto ela alcança?", e sim "ela alcança este ponto, a esta altura, a esta distância?".
Outro detalhe importante: a carga na cesta também conta. O alcance informado vale para a capacidade da máquina, que nos dois modelos é de 227 kg. Se esse assunto interessa à sua equipe, confira o artigo sobre a capacidade de carga da plataforma elevatória articulada.
Como Planejar o Posicionamento em Quatro Passos
Um bom planejamento evita que a máquina chegue e não alcance o ponto. Veja um roteiro simples para fazer antes da cotação:
1. Meça a Altura do Ponto de Trabalho
Meça do piso até onde a mão do operador precisa chegar. Esse número define a altura de trabalho mínima da máquina.
2. Meça a Altura e a Largura do Obstáculo
Anote quanto o obstáculo sobe e quanto ele avança para o lado. Assim, você sabe a partir de qual altura o braço consegue começar a avançar.
3. Defina Onde a Base Vai Ficar
Escolha um ponto de piso firme e nivelado. Em seguida, meça a distância horizontal entre a base e o ponto de trabalho. Se essa distância passar do alcance, a máquina precisa ficar mais perto.
4. Confira o Espaço de Giro e de Manobra
A torre gira, e o braço precisa de espaço livre para se mover. Além disso, as duas articuladas da MR2 medem cerca de 6,5 m de comprimento em repouso. Ou seja, o acesso e o local de parada precisam comportar esse tamanho.
Com esses quatro dados em mãos, a equipe técnica cruza as medidas com o diagrama do fabricante e confirma o modelo. Dessa forma, a decisão sai baseada em números, e não em tentativa.
Vantagens de Locar na MR2 Plataformas
Uma plataforma articulada tem custo alto de aquisição, de manutenção e de transporte. Para a maioria das obras, ela é necessária por algumas semanas. Por isso, alugar faz mais sentido do que comprar. Veja o que a MR2 oferece:
- Análise do Posicionamento na Cotação: avaliamos altura, obstáculo e distância antes de indicar o modelo.
- Duas Opções de Articulada: Genie e JLG, ambas com 7,62 m de alcance horizontal e energia de bateria.
- Frota com Checklist NR-18: cada máquina passa por revisão completa antes de sair para a obra.
- Suporte Rápido: entrega no mesmo dia e atendimento em até 24h em caso de parada.
- Sem Custo Parado: terminou o serviço, a máquina volta, e você não paga armazenagem nem depreciação.
Onde a Plataforma Articulada Faz Mais Diferença
Alguns serviços quase sempre pedem uma articulada. Confira os mais comuns:
- Fachadas com marquise ou telhado na frente: a base fica na calçada e a cesta passa por cima.
- Indústrias em operação: o braço alcança a cobertura sem parar a linha de produção.
- Galpões com prateleiras altas: a cesta chega à iluminação e ao telhado por cima das estruturas.
- Estruturas metálicas e treliças: o braço desvia de vigas até o ponto de solda ou pintura.
- Letreiros e fachadas comerciais: a máquina trabalha afastada da parede, sem tocar no acabamento.
Vale lembrar: quando não existe obstáculo e o piso é livre, uma tesoura costuma ser mais simples. Assim, a escolha da máquina sempre começa pelo cenário real do serviço.
Segurança Operacional (NR-35 e NR-18)
Trabalhar por cima de um obstáculo com a plataforma articulada exige atenção extra. A NR-35 pede análise de risco antes de toda atividade em altura. Já a NR-18trata das plataformas de trabalho aéreo no canteiro. Além disso, a NR-12 define regras de segurança para máquinas e equipamentos.
- Use o Cinto Ancorado na Cesta: na articulada, o movimento do braço aumenta o risco de projeção do operador.
- Mantenha Distância da Rede Elétrica: o braço avança rápido, e um cabo energizado pode estar mais perto do que parece.
- Isole a Área Embaixo do Braço: ferramentas e materiais podem cair sobre quem passa.
- Respeite o Limite de Carga: pessoas, ferramentas e material somam peso na cesta.
Portanto, a análise de risco precisa considerar o obstáculo, a área abaixo do braço e o caminho completo da cesta.
Erros Comuns Que Custam Caro
- Considerar o alcance máximo em qualquer altura: no topo, o avanço lateral é menor.
- Esquecer o tamanho da máquina recolhida: com cerca de 6,5 m de comprimento, ela precisa de acesso e espaço de manobra.
- Posicionar a base em piso fraco: com o braço estendido, o peso se concentra de um lado.
- Não informar o obstáculo na cotação: sem esse dado, a locadora não confirma se o modelo atende.
O piso merece atenção especial com máquinas desse porte. Por isso, recomendamos a leitura do artigo que explica se o piso aguenta o peso da plataforma elevatória.
Peça um Orçamento
Com a plataforma articulada certa, o obstáculo deixa de ser problema e o serviço sai no prazo. Conheça a linha completa de equipamentos ou fale com a nossa equipe e receba uma recomendação técnica para o seu projeto em São Paulo e região.
